適用范圍：
本系列液壓沖床廣泛適用于各種材料的沖孔,壓印,整形,鉚接.彎曲,剪切,拉伸,各種小型零部件的壓裝、裝配、打印等.用于高精密電子產品、五金配件、塑膠件。沖壓、沖孔切斷折彎等，是一種多用途壓床,,是廣大廠商提高質量的優選產品.
產品特點：

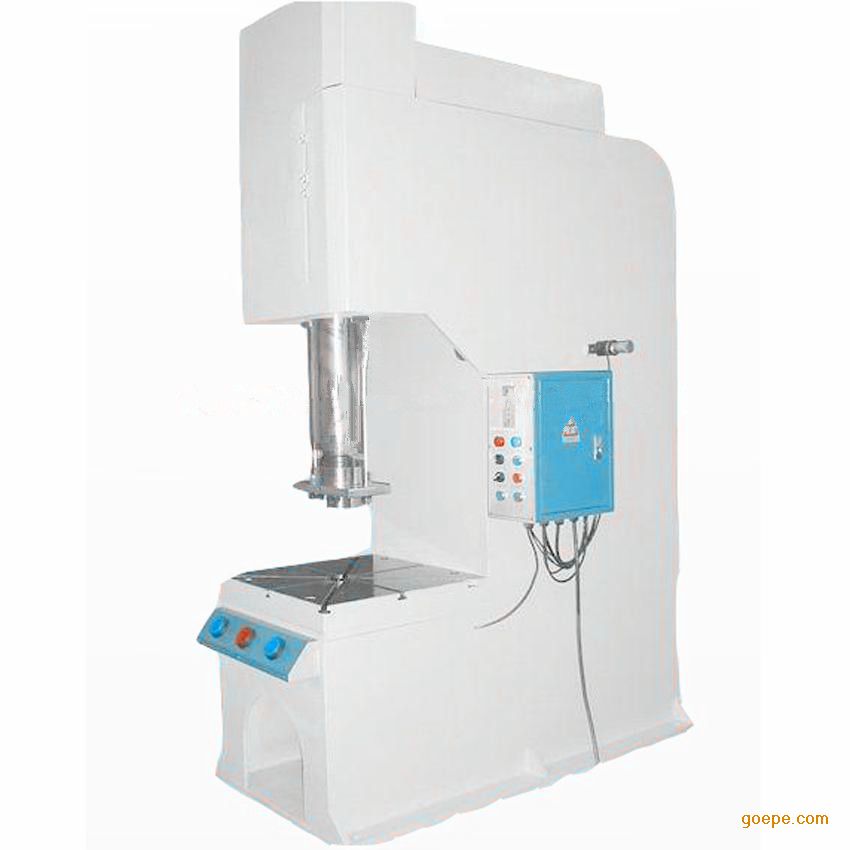

1.機架采用落地C型鋼體結構,裝有上工作板,下壓平穩工作面更廣,利于更大模具工作作業.2.油壓系統為內藏式,不占空間,回路特別設計,構造精簡故障少,保養容易.
3.加壓壓力大小;上下限位行程以及速度均易調整;以利各種不同之工作,并提高作業效率.操作方式,雙手按鈕操作,急升按鈕,作為標準型.可依客戶指定裝設安全紅外線光柵保護手
4.該系列液壓壓床以1-15MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.總耗電功率不超過5.5KW.
5.該系列設備以液體作為介質來傳遞能量，控制靈活，易實現自動化，運行速度勻速平穩，與氣壓設備相比，出力調節范圍大，獨立性強，性能更穩定，能大大提高產品的壓裝質量。
6.設備待機時噪音不超過80分貝.
7.分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕。
8.該系列壓床的壓裝行程一般通過計時器,壓力開關,位置感應器,或客戶本身的模具進行控制
9.壓裝主軸的回升高度,可通過計時器,或位置感應器任意行程范圍內調整.
10.主軸的下降回升速度勻?yàn)?0tf為120MM/S, 20tf為110MM/S, 30tf為100MM/S.50tf為90mm/s
11.壓力、行程、保壓時間、閉合高度客戶均可自行調整,方便操作；
12.該系列液壓機械出力范圍有10tf-50tf.可選.(1tf=1000kgf=9.8KN)
13.出力10T-50T可供用戶選擇，工作臺另可加裝回轉分度盤及自動接送料等，也可按客戶需求非標訂制。
主要參數如下：
|
規格 |
XTC103B-10T |
XTC103B-15T |
XTC103B-20T |
XTC103B-30T |
XTC103B-50T |
|
理論出力 |
10T |
15T |
20T |
30T |
50T |
|
行程范圍 |
300mm |
300mm |
300mm |
300mm |
300mm |
|
***大工作高度 |
400mm |
400mm |
400mm |
400mm |
400mm |
|
工作臺面積 |
500x400mm |
500x400mm |
500x400mm |
500x400mm |
500x400mm |
|
油缸下壓速度 |
120mm/sec |
120mm/sec |
110mm/sec |
100mm/sec |
90mm/sec |
|
油缸慢壓速度 |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
|
油缸上升速度 |
150mm/sec |
150mm/sec |
120mm/sec |
110mm/sec |
100mm/sec |
|
操作壓力 |
13Mpa |
13Mpa |
16Mpa |
17Mpa |
16Mpa |
|
軸孔尺寸 |
φ30x40L |
φ30x40L |
φ40x40L |
φ40x40L |
φ40x40L |
|
電源 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
|
馬達功率 |
3HP(2.2kw) |
5HP(3.7kw) |
5HP(3.7kw) |
5HP(3.7kw) |
7.5HP(5.5kw) |
|
操作種類 |
自動/手動 |
自動/手動 |
自動/手動 |
自動/手動 |
自動/手動 |
|
操作方式 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
|
油容量 |
80L |
120L |
120L |
150L |
150L |
|
本機重量 |
約1000kg |
約1200kg |
約1500kg |
約1800kg |
約2200kg |
售后服務：
整機售后免費保修一年終身維護
